Ihre Vorteile
- Reduzierung des Verdrahtungaufwandes
- Nur eine Leitung für BWS und Reset-Taster geht zu dem Schaltschrank
- Quittierfunktion der Lichtvorhänge ohne externe Verschaltung
- Plug & Safe
Downloads
XCONN Y3-M12
Anschlussmodul für Rest-Taster EDI D1B und EOS4 X

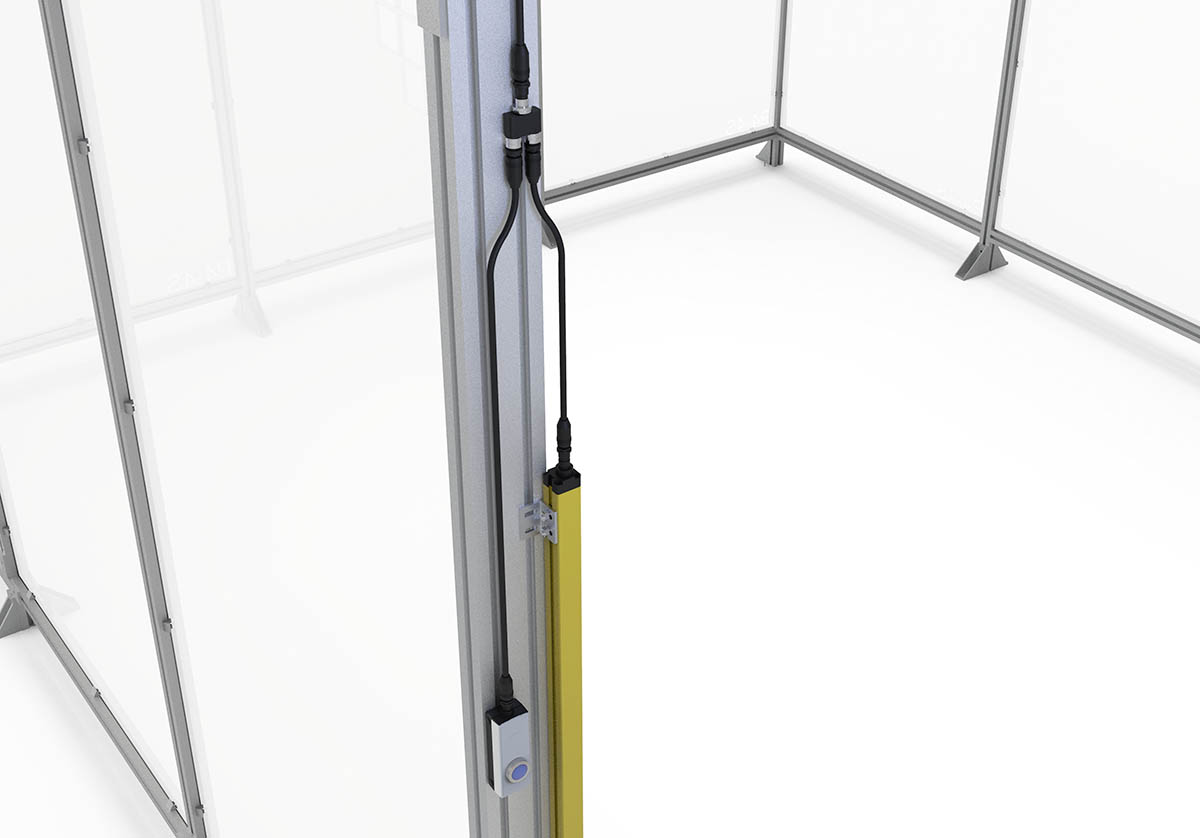

Anforderungen an Sicherheitslichtvorhänge: Ist ein Lichtvorhang hintertretbar, muss dieser über einen Reset-Taster quittiert werden. Das automatische Anlaufen einer Anlage ist nicht erlaub.
Allgemeine Daten
Typenbezeichnung
XCONN Y3-M12
Artikelnummer
SP-X-33-000-75
Funktionsart
Anschlussmodul
Elektrische Daten
Anschluss 1
Anschluss
M12 Buchsenstecker
Polzahl
8-polig
Funktion
Anschluss EDI D1B oder EOS4 X
Anschluss 2
Anschluss
M12 Buchsenstecker
Polzahl
8-polig
Funktion
Anschluss EDI D1B oder EOS4 X
Anschluss 3
Anschluss
M12 Stiftstecker
Polzahl
8-polig
Funktion
Anschluss an Sicherheitsauswertung
Elektrische Zeichnungen
Anschlussbeispiel 1
Pinbelegung 1
Zeichnungen
Bemaßung
