HOLDX RL1-P12-S-B
Prozesszuhaltung standard Codierung, Pigtail M12 12-polig, 1200 N Zuhaltekraft
Ideal für große Türen. Dank der Zuhaltekraft von 1200 N, verhindert die HOLDX RL das Aufreißen von Türen. Mit einer schlanken Baubreite von nur 35 mm ist die Zuhaltung ideal für die platzsparende Montage auf Aluminium Profilsystemen. Die beweglich gelagerte Ankerplatte besitzt zusätzlich zur Zuhaltekraft des Elektromagneten einen 50 N Permanentmagnet, der das sofotige Aufspringen einer Türe verhindert. Der integrierte RFID-Sicherheitssensor erfüllt den höchsten Performance Level PLe gemäß EN ISO 13849-1:2016. Eine integrierte Bluetooth-Schnittstelle und die erweiterte LED-Diagnose ermöglichen eine smarte Bedienung sowie eine schnelle Diagnose.
Allgemeine Daten
Typenbezeichnung
RL1-P12-S-B
Artikelnummer
SP-X-71-001-22
Codierungsstufe
Standard
Sicherheitstechnische Daten
Kategorie (EN ISO 13849-1: 2015)
Kat. 4
SIL (IEC 61508: 2010)
SIL3
- Hardware fault tolerance
HFT1
- PFHd
2,24 x 10⁻⁹
Gebrauchsdauer (EN IEC 62061)
20 Jahre
Schaltstrom pro Sicherheitsausgang max.
100 mA (DC-12/DC-13)
Sicherheitstechnische Daten
Performance Level (EN ISO 13849-1: 2015)
PLe
SIL (EN IEC 62061: 2005 + A2: 2015)
SIL CL3
Umgebungsbedingungen
Lagertemperatur max
-20 °C ... +70 °C
Betriebstemperatur max
-20 °C ... +55 °C
Schutzart
IP67
Elektrische Daten
Versorgungsspannung
24 VDC (+10/-15%)
Bemessungstoßspannungsfestigkeit Uimp
1 kV
Leistungsaufnahme (inkl. OSSD Ausgänge)
17 W
Nennstrom (bei 24 VDC)
645 mA
Leerlaufstrom I0
60 mA
Anzahl Sicherheitseingänge
1 x 2-kanalig
Anzahl EDM / Reset Eingänge
1
Stromaufnahme je Eingang max.
2,75 mA
Stromaufnahme Eingang Magnet EIN
1,2 mA
Spannungsabfall Sicherheitsausgang (Ud)
0,75 V
Anzahl OSSD Sicherheitsausgänge
1 x 2-kanalig
Sicherheitsausgang Ausgangsart
Transistor (PNP)
Reststrom Sicherheitsausgang (lr)
0,5 mA
Lastkapazität Sicherheitsausgang max.
20 nF
Anzahl Diagnoseausgänge
1
Diagnoseausgang Ausgangsart
Transistor (PNP)
Anschlussart
M12 12-polig, Pigtail 200 mm
Reihenschaltung für sichere Ein- und Ausgänge
max. 30 Prozesszuhaltungen
Schutzklasse Netzteil
III
Schaltstrom pro Diagnoseausgang max.
100 mA
Ausführung / Anschlüsse
1x Pigtail 12-polig
Risikozeit
75 ms ms
Mechanische Daten
Abmessungen
Breite
34 mm
Länge
(ohne Kabel) 240 mm
Höhe
31 mm
Abmessungen Ankerplatte
Breite Ankerplatte
34,4 mm
Länge Ankerplatte
224,1 mm
Höhe Ankerplatte
20,1 mm
Zuhaltekraft Elektromagnet
1200 N
Permanent Magnet
50 N
Smarte Rastkraft
0 / 30 / 50 N
Gewicht Prozesszuhaltung
725 g
Gewicht Ankerplatte
475 g
Drehmoment (Montageschraube) Prozesszuhaltung
6 Nm
Drehmoment (Montageschraube) Ankerplatte
6 Nm
Befestigung
Verschraubung mit Linsenkopfschrauben M6 Torx mit Pin (versenkt)
Werkstoff Gehäuse Zuhaltung
PBT GF30, Aluminium eloxiert schwarz, TPE, PC
Schockfestigkeit
30 g / 11 ms
Schwingungsfestigkeit
1 g, 5-150 Hz

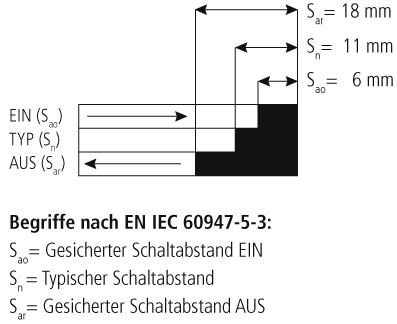

Schaltabstände nach DIN EN 60947-5-3:2014-12
gesicherter Schaltabstand EIN S(ao)
6 mm
gesicherter Schaltabstand AUS S(ar)
18 mm
Typischer Schaltabstand S(n)
11 mm
Wiederholgenauigkeit R Schaltabstände
<0,5 mm
Hysterese
2 mm
Zeiten Allgemein
Bereitschaftsverzugszeit t(v)
1000 ms
Einschaltverzögerung Betätiger t(on)
75 ms
Zeiten Sicherheitsfunktionen
Ausschaltreaktionszeit Eingänge
max. 3 ms
Ausschaltreaktionszeit Ankerplatte - Ausgänge t(off)
max. 75 ms
Testimpulslänge OSSD Sicherheitsausgänge
0,3 ms
Elektrische Zeichnungen
Anschlussbild
Anschlussbeispiel 1
Zeichnungen
Anfahrt
Bemaßung
Schaltabstand
Anfahrtrichtung
Montage
Montage 2
