HOLDX RS 1 Pigtail

Downloads

HOLDX RS1-P12-S-B
Prozesszuhaltung standard Codierung, Pigtail M12 12-polig, 600 N Zuhaltekraft

n der kleinen und kompakten Bauform ermöglicht die HOLDX RS eine Zuhaltekraft von 600 N. Die beweglich gelagerte Ankerplatte besitzt zusätzlich zur Zuhaltekraft des Elektromagneten einen 50 N Permanentmagnet, der das sofotige Aufspringen einer Türe verhindert. Der integrierte RFID-Sicherheitssensor erfüllt den höchsten Performance Level PLe gemäß EN ISO 13849-1:2016. Eine integrierte Bluetooth-Schnittstelle und die erweiterte LED-Diagnose ermöglichen eine smarte Bedienung sowie eine schnelle Diagnose.



HOLDX R User Tutorials

Unsere HOLDX R User Tutorials finden Sie ab sofort als Playlist bei YouTube! Unser Produktmanager Rico Czernig erklärt Themen wie die nachträgliche Magnetkalibrierung oder Diagnosedaten. Schauen Sie sich direkt die Playlist zu HOLDX RL und RS, sowie für unseren HOLDX Manager an!







Betreff: HOLDX RS1-P12-S-B Prozesszuhaltung standard Codierung, Pigtail M12 12-polig, 600 N Zuhaltekraft

Allgemeine Daten

Typenbezeichnung
RS1-P12-S-B
Artikelnummer
SP-X-71-001-20
Codierungsstufe
Standard
Sicherheitstechnische Daten
Kategorie (EN ISO 13849-1: 2015)
Kat.4
SIL (IEC 61508: 2010)
SIL3
- Hardware fault tolerance
HFT1
- PFHd
2,24 x 10⁻⁹
Gebrauchsdauer (EN IEC 62061)
20 Jahre
Schaltstrom pro Sicherheitsausgang max.
100 mA (DC-12/DC-13)

Sicherheitstechnische Daten

Performance Level (EN ISO 13849-1: 2015)
PLe
SIL (EN IEC 62061: 2005 + A2: 2015)
SIL CL3

Umgebungsbedingungen

Lagertemperatur max
-25 °C...+70 °C
Betriebstemperatur max
-25 °C...+55 °C
Schutzart
IP67

Elektrische Daten

Versorgungsspannung
24 VDC (+10/-15%)
Leistungsaufnahme (inkl. OSSD Ausgänge)
16 W
Nennstrom (bei 24 VDC)
600 mA
Leerlaufstrom I0
60 mA
Anzahl Sicherheitseingänge
1x 2-kanalig
Stromaufnahme je Eingang max.
2,75 mA
Stromaufnahme Eingang Magnet EIN
1,2 mA
Spannungsabfall Sicherheitsausgang (Ud)
0,75 V
Anzahl OSSD Sicherheitsausgänge
1x 2-kanalig
Sicherheitsausgang Ausgangsart
Transistor (PNP)
Reststrom Sicherheitsausgang (lr)
0,5 mA
Lastkapazität Sicherheitsausgang max.
20 nF
Anzahl Diagnoseausgänge
1
Diagnoseausgang Ausgangsart
Transistor (PNP)
Anschlussart
M12 12-polig, Pigtail 200 mm
Reihenschaltung für sichere Ein- und Ausgänge
max. 30 Prozesszuhaltungen
Schutzklasse Netzteil
III
Schaltstrom pro Diagnoseausgang max.
100 mA
Ausführung / Anschlüsse
1x Pigtail 12-polig
Risikozeit
75 ms ms

Mechanische Daten

Abmessungen
Breite
45 (35) mm
Länge
128,6 (ohne Kabel) mm
Höhe
33,5 mm
Gewicht
375 g
Abmessungen Ankerplatte
Breite Ankerplatte
45 (35) mm
Länge Ankerplatte
108,2 mm
Höhe Ankerplatte
17,5 mm
Zuhaltekraft Elektromagnet
600 N
Permanent Magnet
50 N
Smarte Rastkraft
0/ 30 N/ 50 N
Gewicht Prozesszuhaltung
375 g
Gewicht Ankerplatte
125 g
Drehmoment (Montageschraube) Prozesszuhaltung
6 Nm
Drehmoment (Montageschraube) Ankerplatte
6 Nm
Befestigung
Verschraubung mit Linsenkopfschrauben M6 Torx mit Pin (versenkt)
Werkstoff Gehäuse Zuhaltung
PBT GF30, Aluminium eloxiert schwarz, TPE, PC
Schockfestigkeit
30 g / 11 ms
Schwingungsfestigkeit
1 g, 5-150 Hz
Schaltabstände nach DIN EN 60947-5-3:2014-12
gesicherter Schaltabstand EIN S(ao)
6 mm
gesicherter Schaltabstand AUS S(ar)
18 mm
Typischer Schaltabstand S(n)
11 mm
Wiederholgenauigkeit R Schaltabstände
<0,5 mm
Hysterese
2 mm
Zeiten Allgemein
Bereitschaftsverzugszeit t(v)
5000 ms
Einschaltverzögerung Betätiger t(on)
75 ms
Zeiten Sicherheitsfunktionen
Ausschaltreaktionszeit Eingänge
max.3 ms
Ausschaltreaktionszeit Ankerplatte - Ausgänge t(off)
max. 75 ms
Testimpulslänge OSSD Sicherheitsausgänge
0,3 ms

Elektrische Zeichnungen

Anschlussbild
Anschlussbild
Anschlussbeispiel 1
Anschlussbeispiel 1

Zeichnungen

Anfahrt
Anfahrt

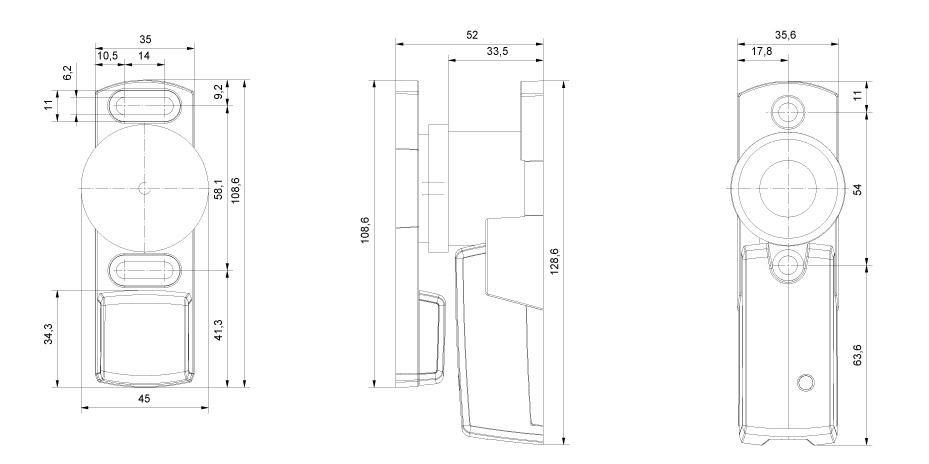

Bemaßung
Bemaßung
Schaltabstand
Schaltabstand
Anfahrtrichtung
Anfahrtrichtung
Montage
Montage
Montage 2
Montage 2
